Технические характеристики
|
|
Параметр
|
Значение
|
| Наименование |

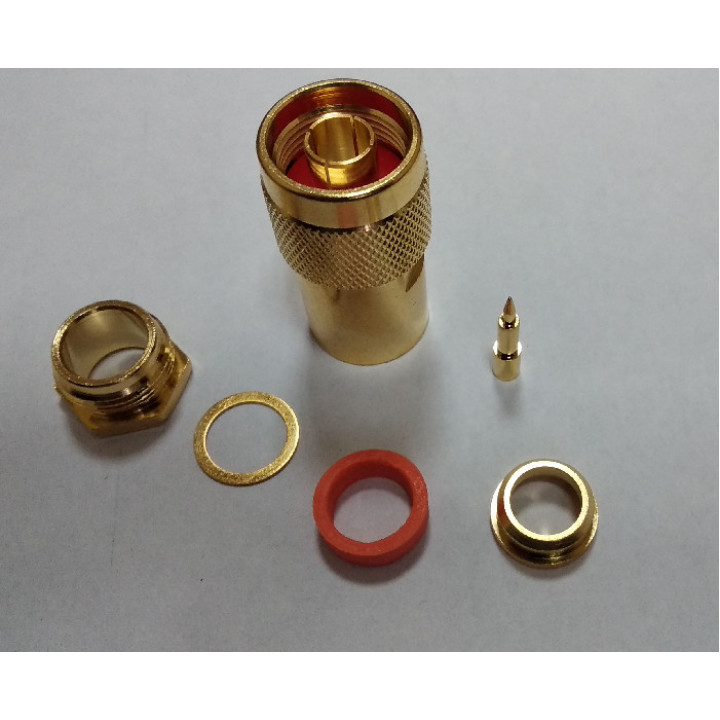

Разъем N-тип Male на кабель RG-8 GOLD |
| Тип коаксиального радиочастотного коннектора |
Разъем N типа кабельный N-112B 2,8mm Gold |
| Центральный контакт (Pin) |
Male (Папа, Штырь, Вилка, Штекер, Plug) |
| Способ монтажа центрального контакта на жилу кабеля |
Пайка (возможен обжим) на центральную жилу кабеля O 2,8 mm |
| Способ монтажа на внешнюю оболочку и оплетку кабеля/ Инструмент |
Прижимной муфтой с уплотнительным кольцом (закрутка)/ Гаечный рожковый ключ |
| Способ соединения с ответным разъемом |
Резьбовое соединение (резьба внутри) |
| Конструктив |
Прямой коннектор |
| Коаксиальные кабели подходящие для монтажа |
RG-8, RG-213, Belden H-1000/9913 и аналоги с внешним диаметром изоляции ~ O 10 мм |
| Покрытие корпуса |
Золото Gold (Au) |
| Покрытие центрального контакта |
Золото Gold (Au) |
| Материал диэлектрика |
Делрин |
| Материал корпуса |
Латунь Brass |
| Волновое сопротивление |
50 Ом |
| Диапазон рабочих частот |
0 - 11 ГГЦ |
| Коэффициент Стоячей Волны (КСВ) |
1,3 max. 0-11 ГГц |
| Температурный диапазон |
от -55 ° C до 85 ° C |
| Схема и размеры разъема: |
 |
